Fil à plomb et table de pendule L'entreprise d'Etude et de Travaux Sous Marins 'ETSM'Peut effectuer tous types de contrôles en milieu immergé Il est parfois essentiel de pouvoir effectuer des contrôles de verticalité sur certains ouvrages en cours de construction ou après un sinistre de collision.

La méthode la plus simple et la moins onéreuse reste le système du fil à plomb, mais ce qui parait facile à l'air libre peut s'avérer plus compliqué en milieu marin ; sous l'influence du courant et de la houle, du manque de visibilité et des coquillages déjà fixés sur les ouvrages...

Contrôle de verticalité sur quai en palplanches et palpieux en cours de construction

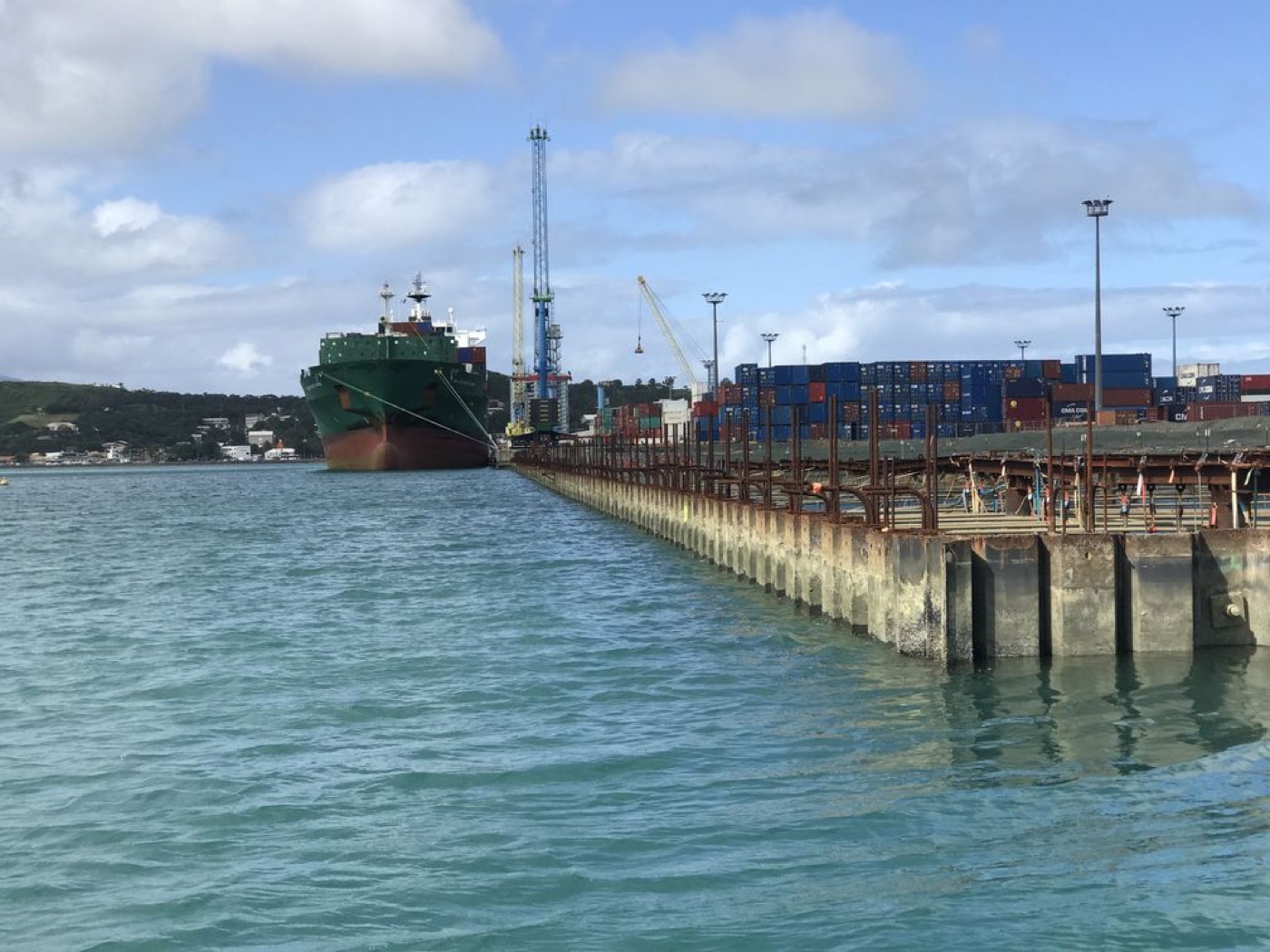

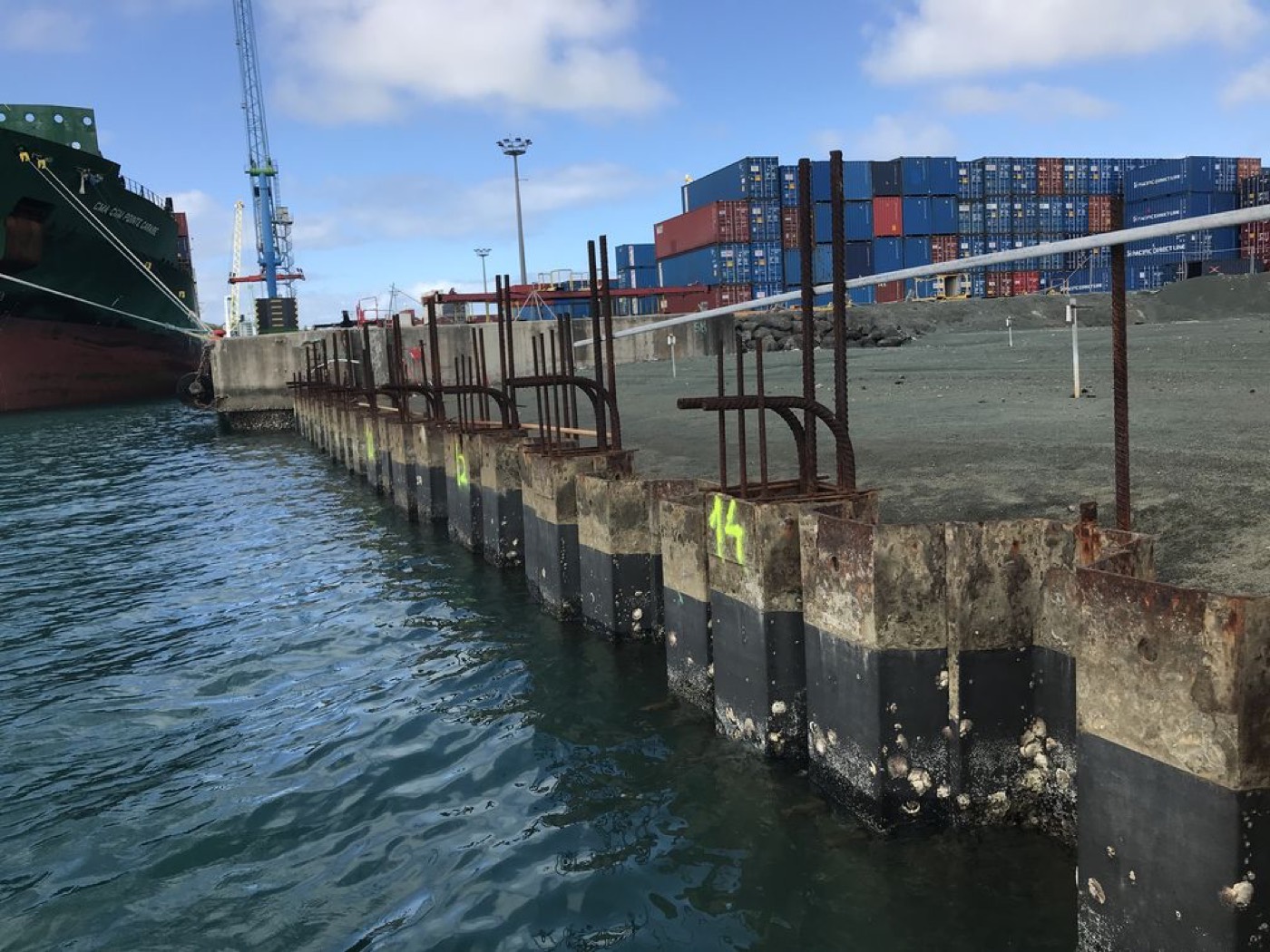

Quai en palplanches et palpieux

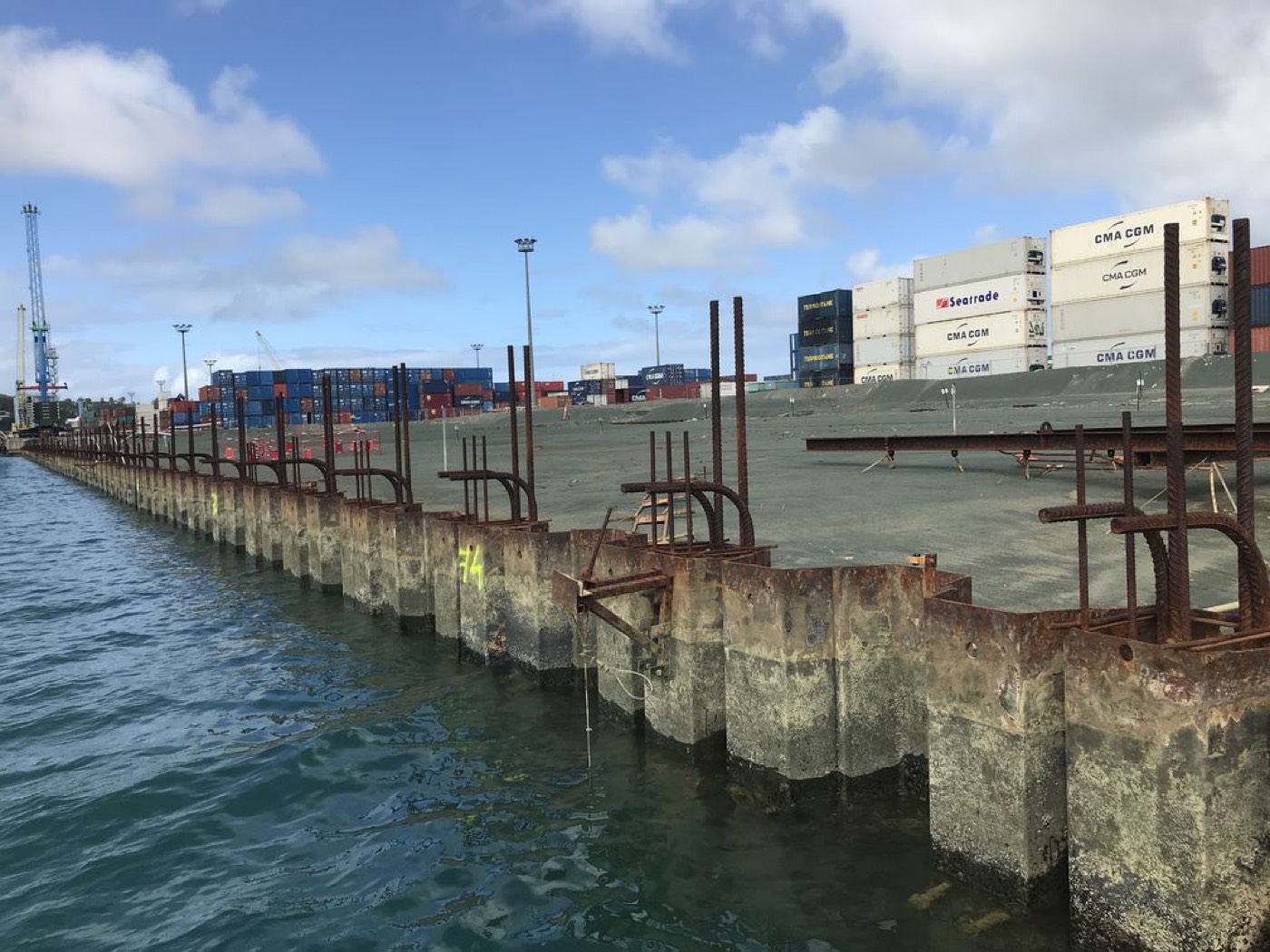

Ouvrage en cours de construction

Hauteur totale 15m

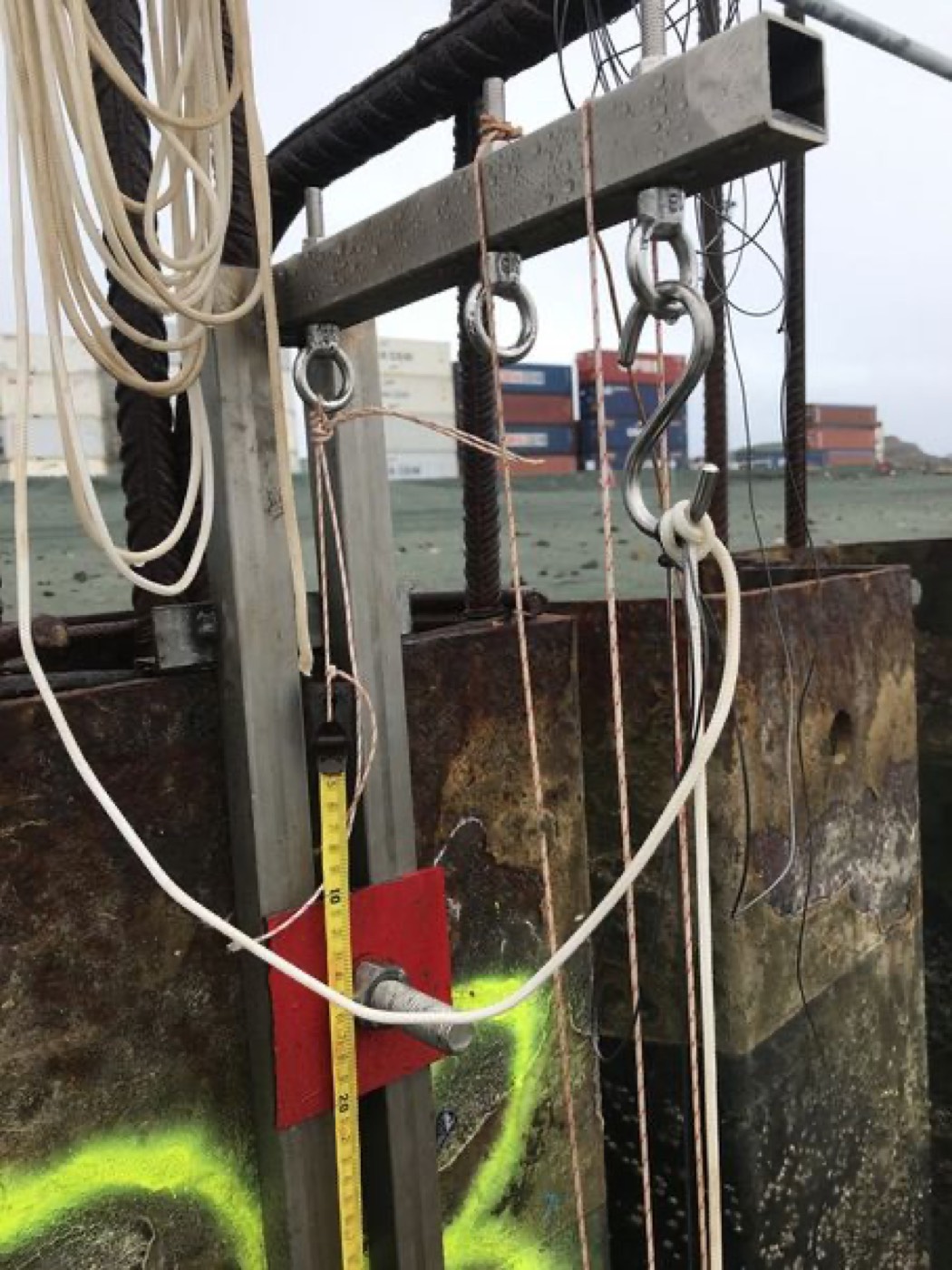

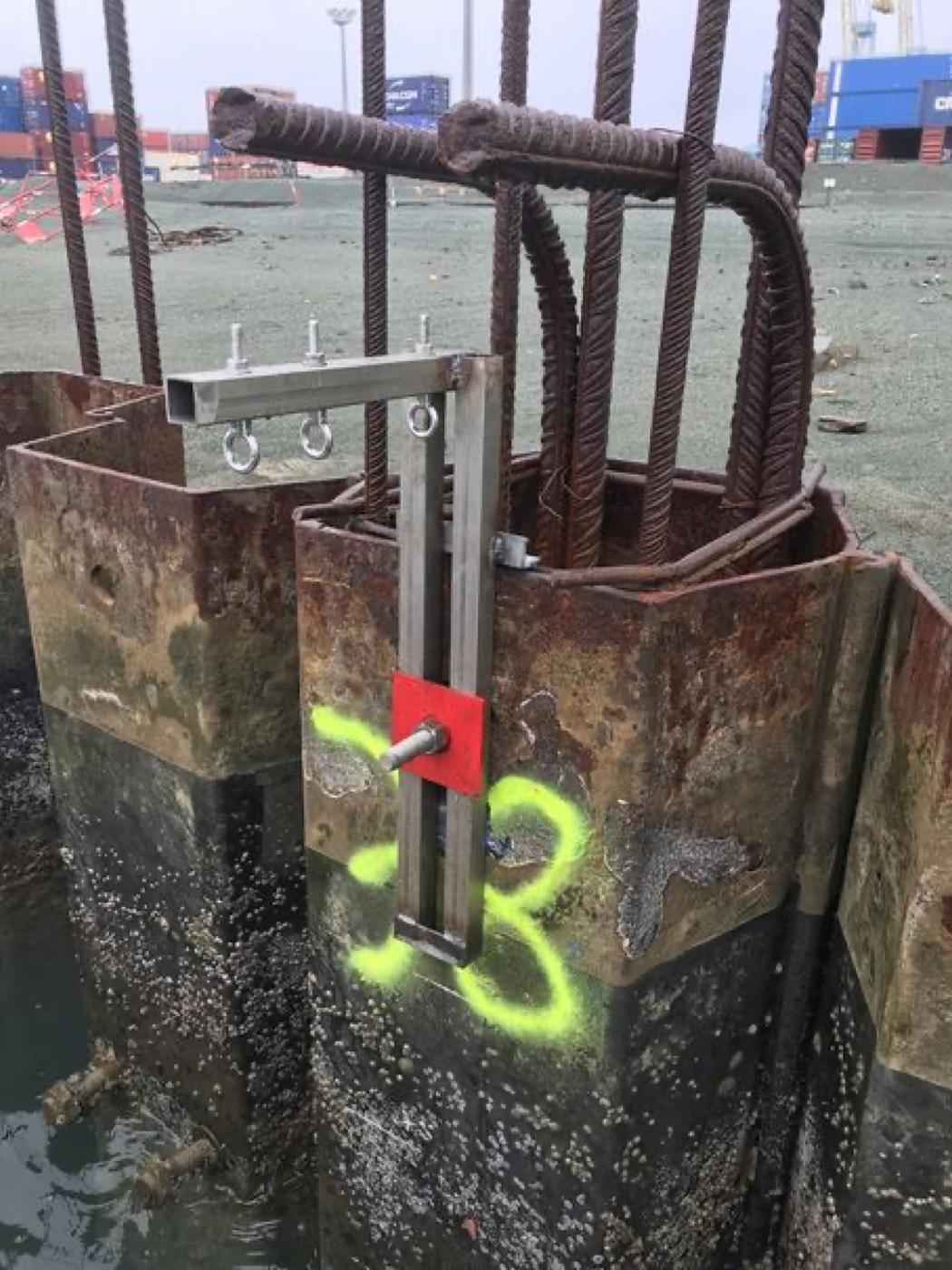

Potence inox pour fil à plomb

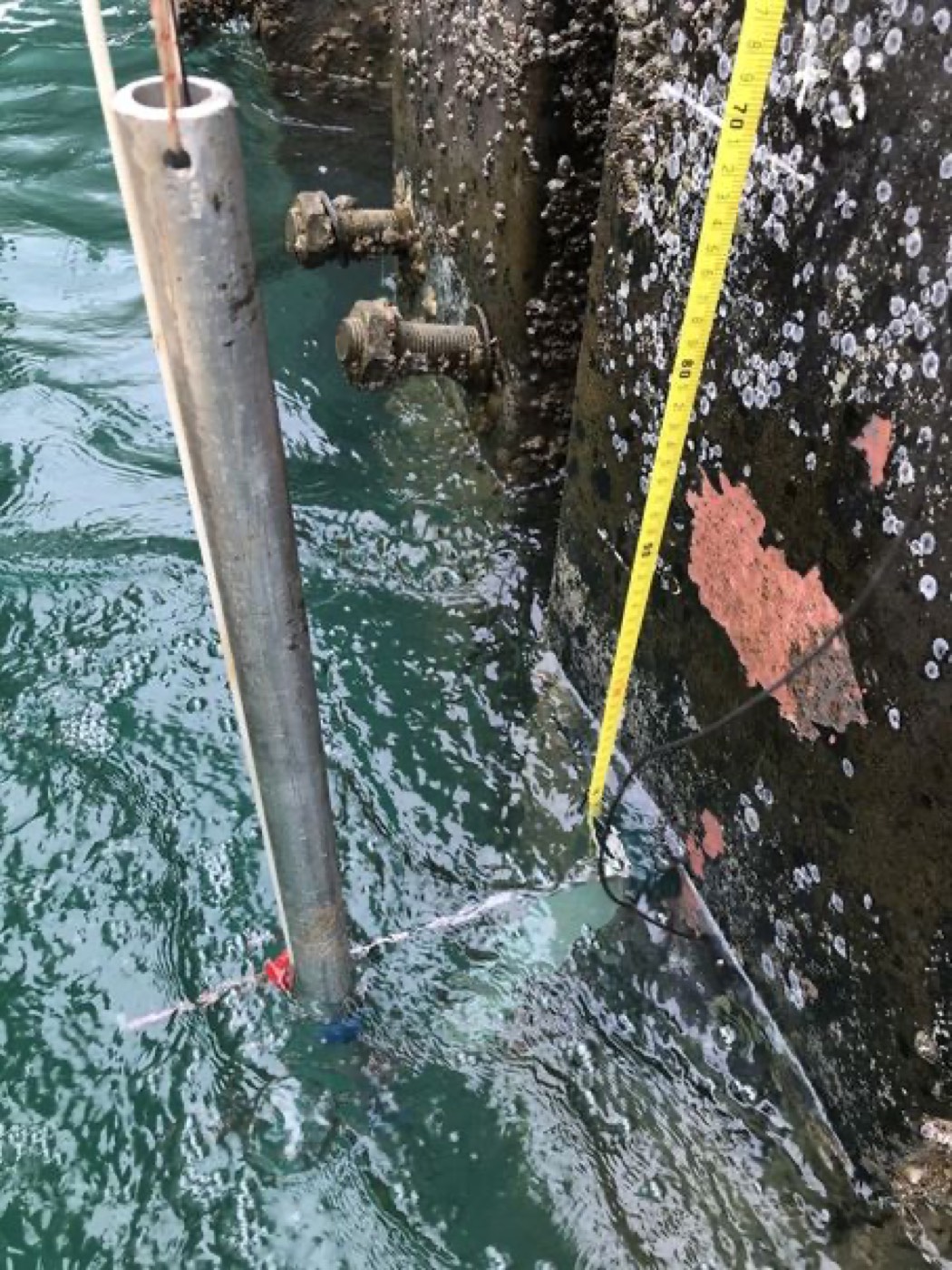

Tube de protection à la houle

Réglages et mesures/potence

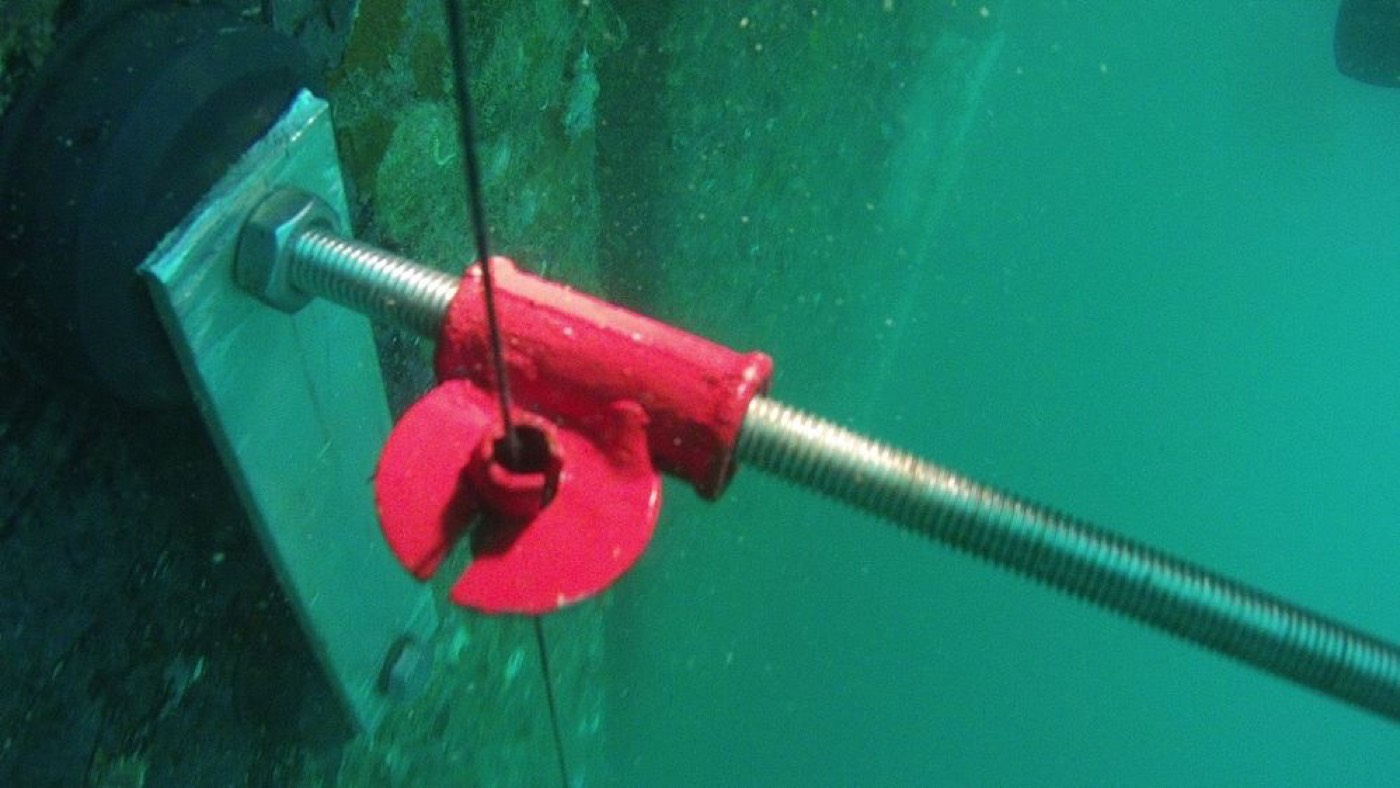

Guide de fil 1mm

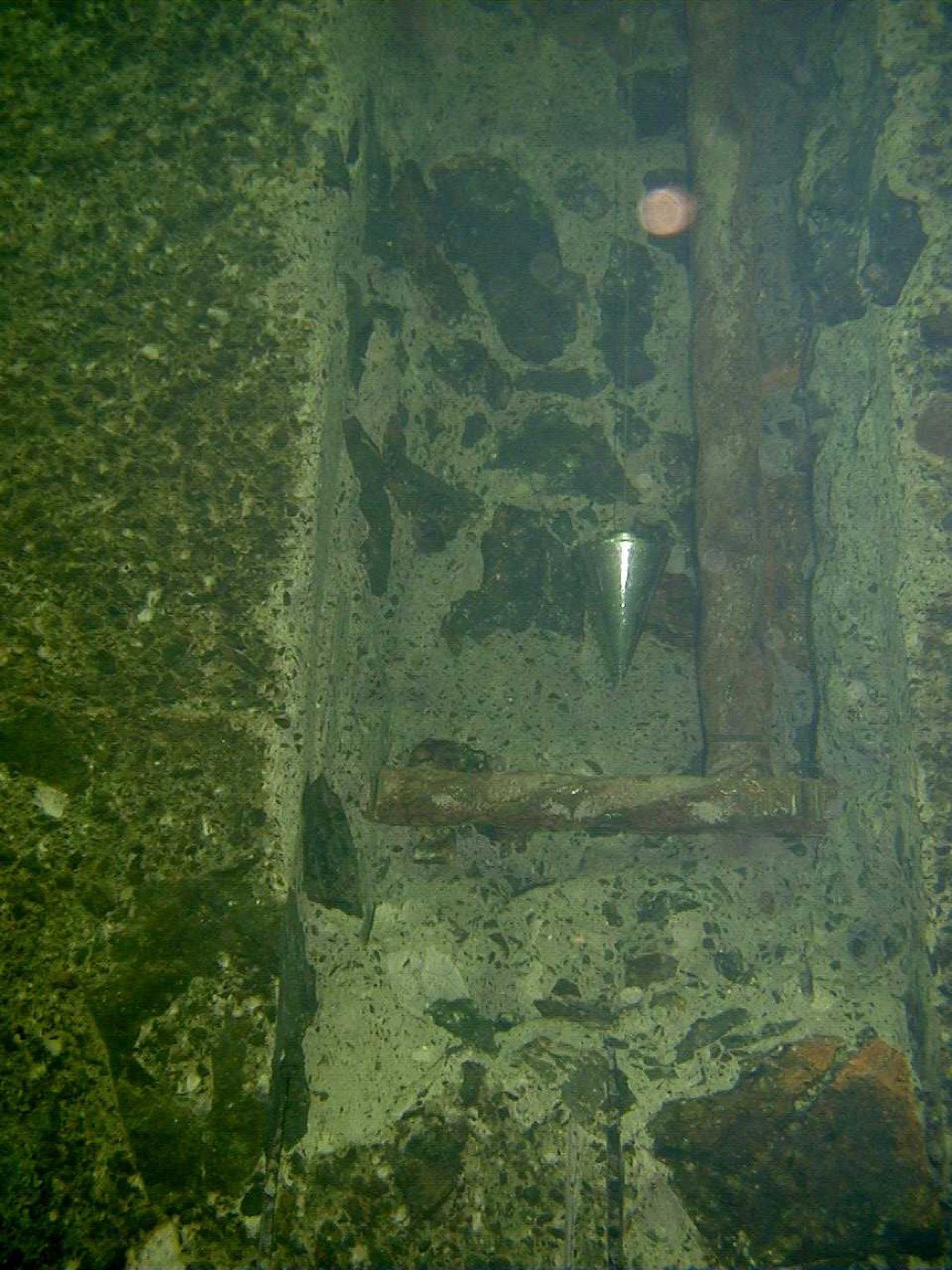

Plombage du fil

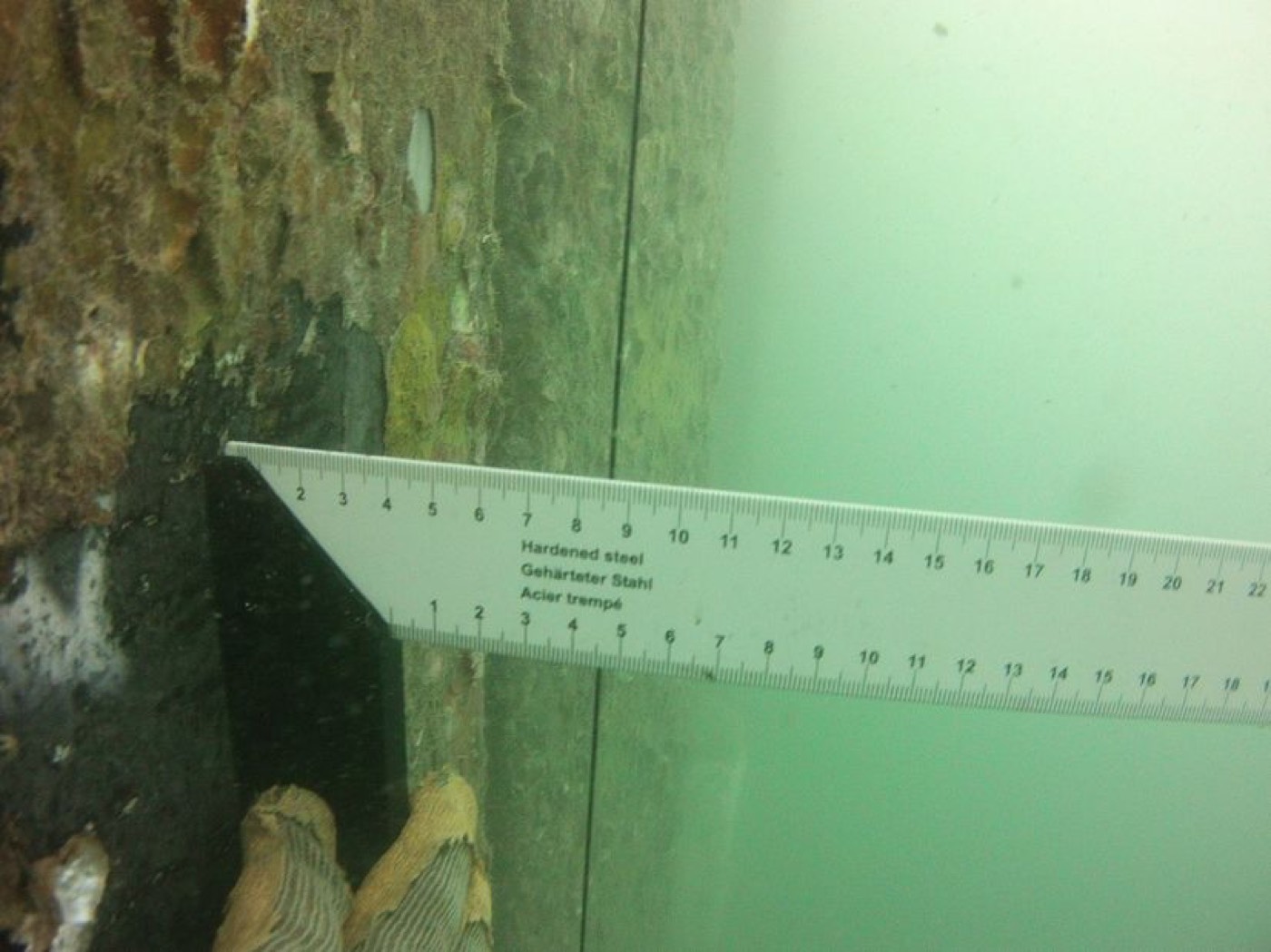

Mesure simple et efficace

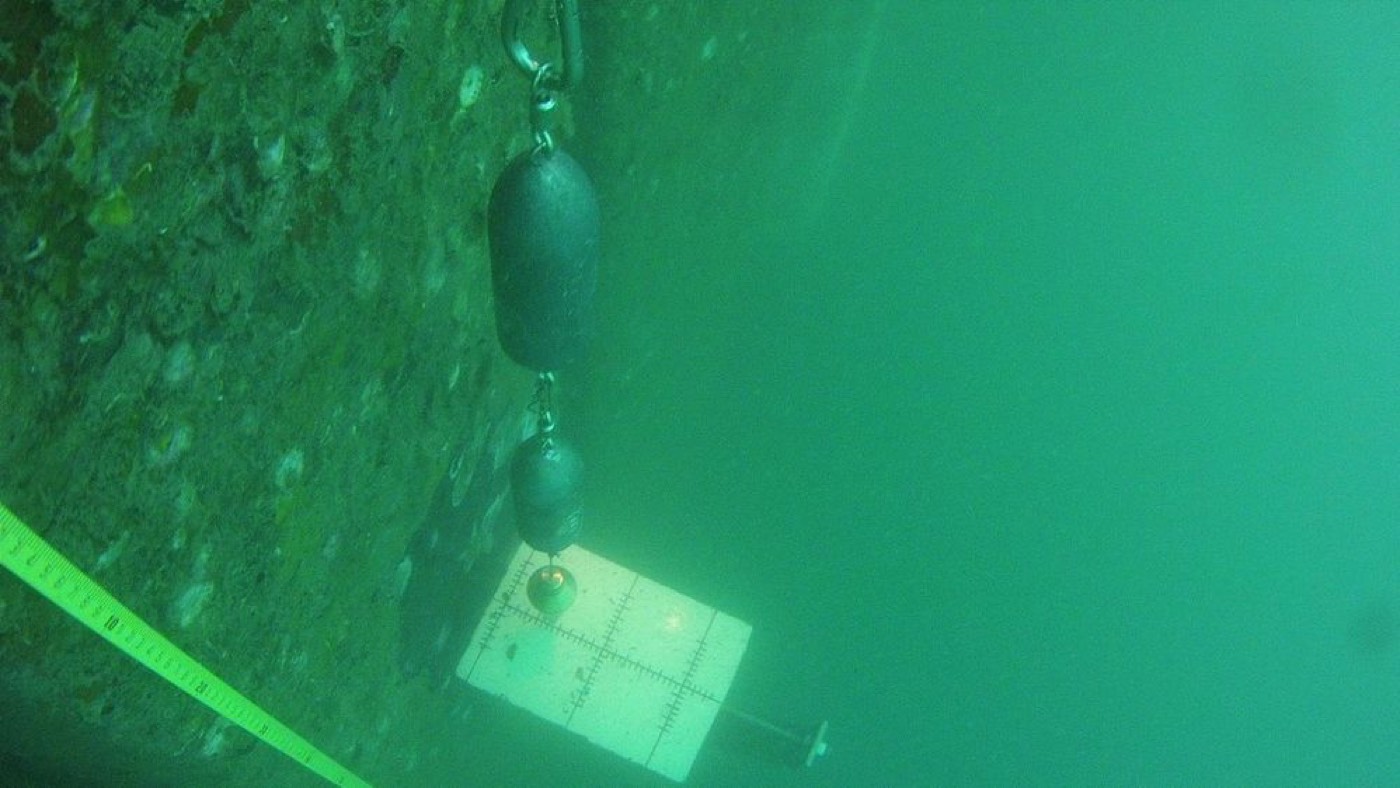

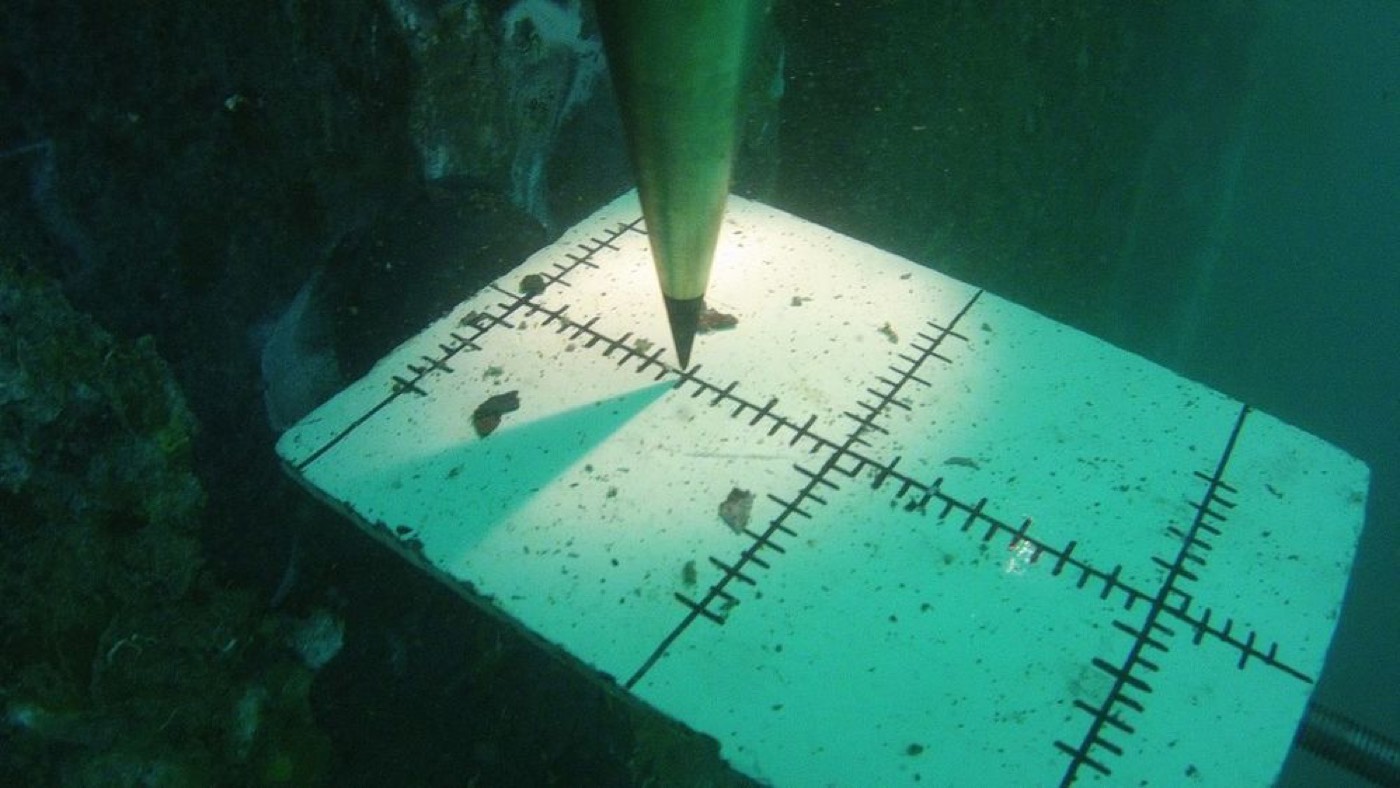

Table de pendule graduée pour vérification stabilité du plomb et verrouillage sur point central

Mouvements d'ouvrage Certains ouvrage sont en mouvement perpétuel. Mes ces déplacements ne doivent pas dépasser la limite d'élasticité de l'ouvrage. iLs doivent être mesurés pour contrôle et le bon suivi de l'ouvrage.

Mise en place des tubes des pendules sur parement du barrage de Yaté Certains ouvrages présentent des mouvements incessants. Mais ils ne doivent pas dépasser leur limite d'élasticité. Ces déplacements doivent être mesurés pour contrôle et pour leur le bon suivi de l'ouvrage concerné.

Ouverture du parement de barrage

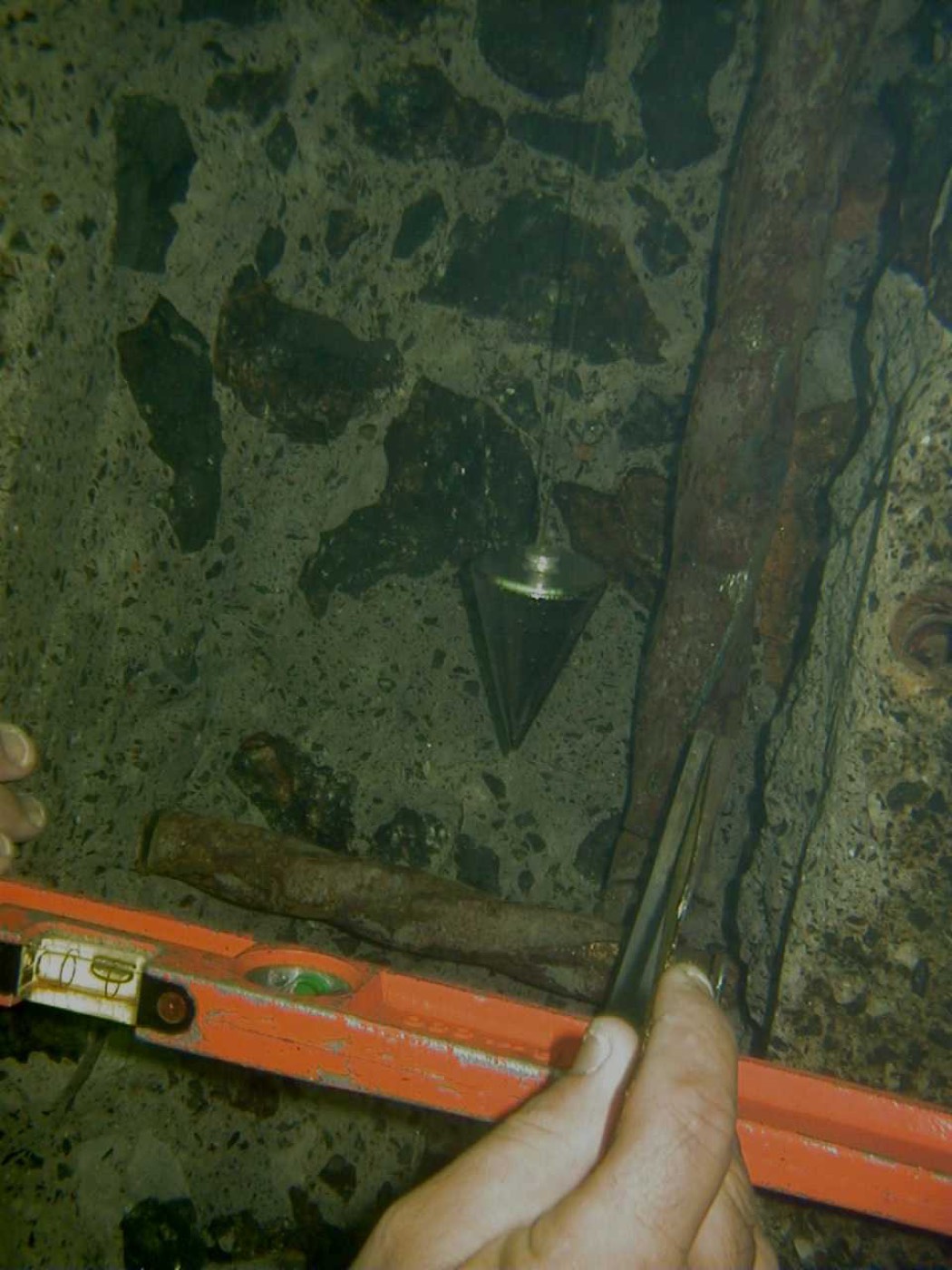

Utilisation du fil à plomb

Maintien des tube de pendule

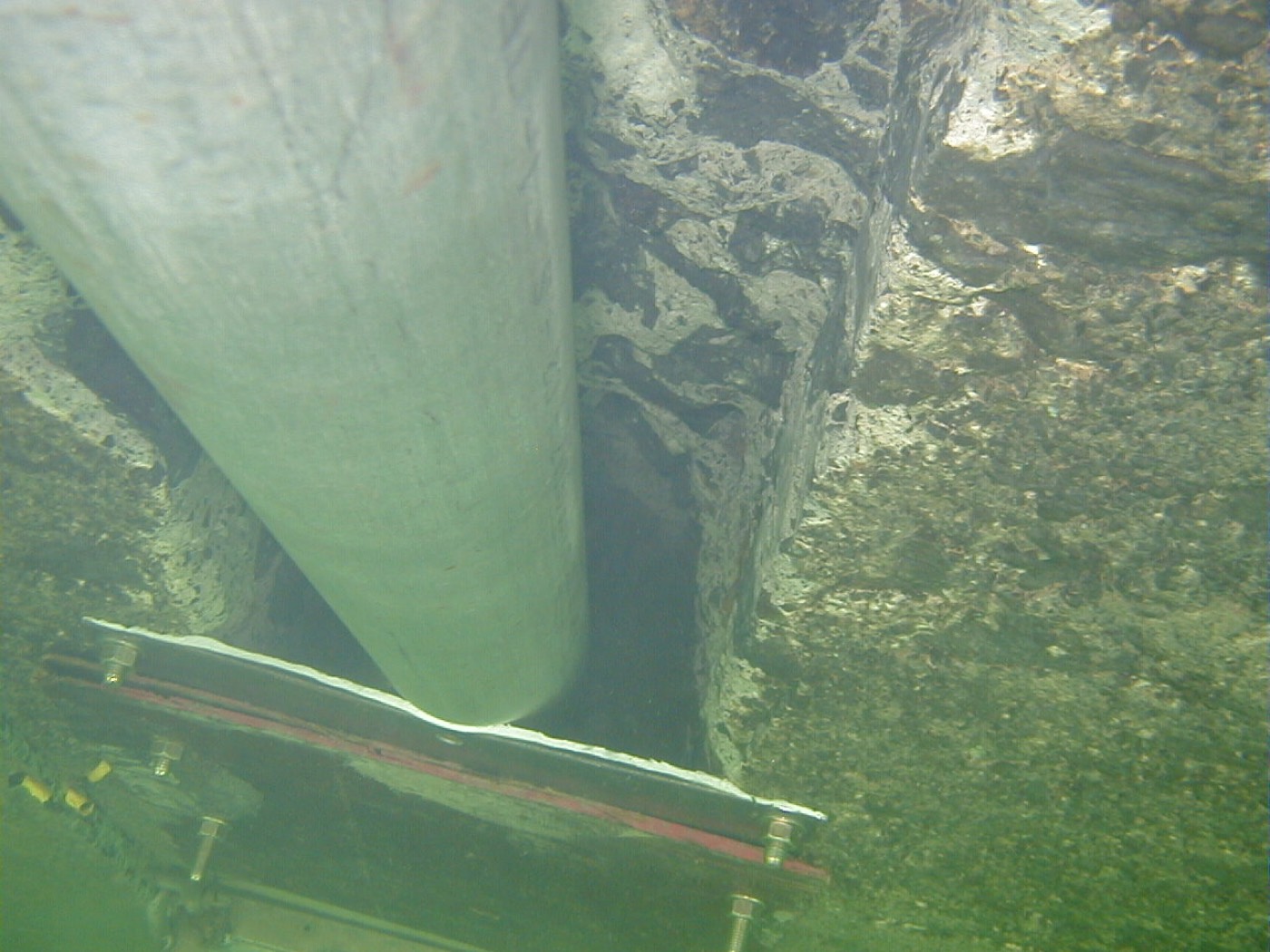

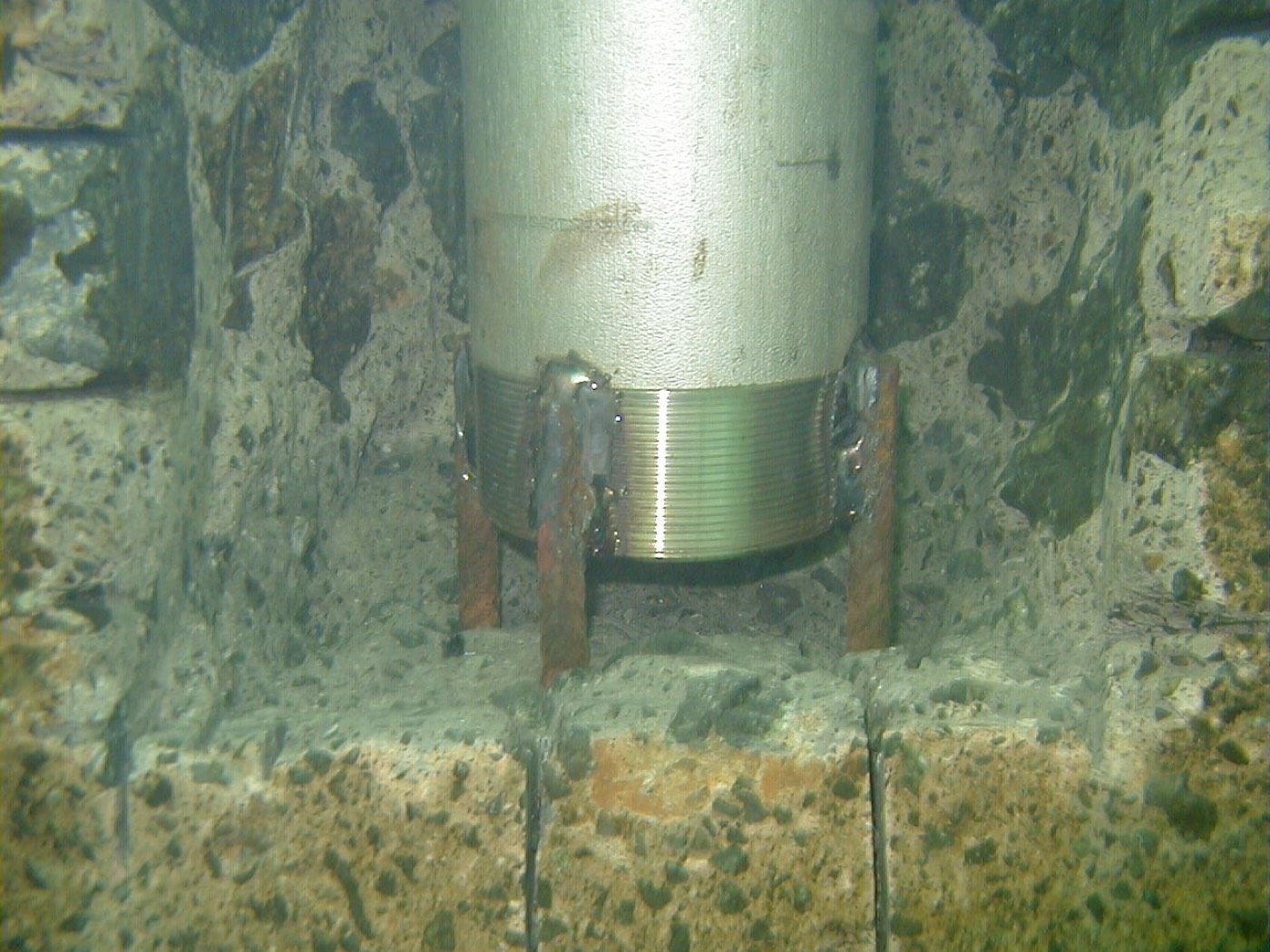

Ancrage des tubes pour pendules

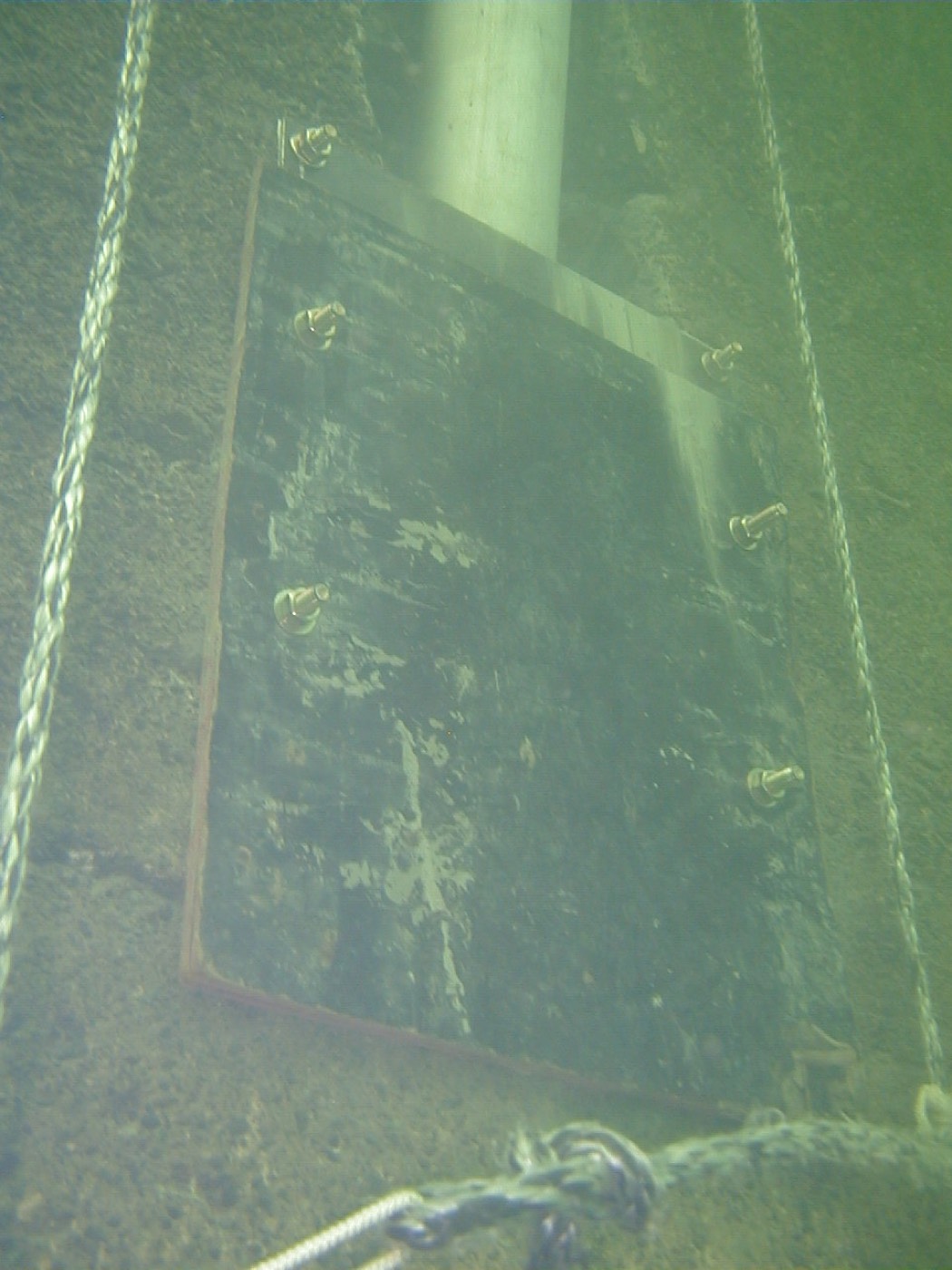

Fixation des coffrages

Béton immergée de scellement

Après la mise ancrage et scellement des tubes d'entrée des pendules, la parmement du barrage a pu être perforé, à la verticale, sur une quarantaine de mètre de haut, pour l'intallation des fils à pendules et de leur table de contrôle au niveau bas du barrage. Les mouvements de l'ouvrage peuvent ainsi être contrôlés et mesurés en fonction des différents niveaux d'eau en force d'appui sur le parement....
